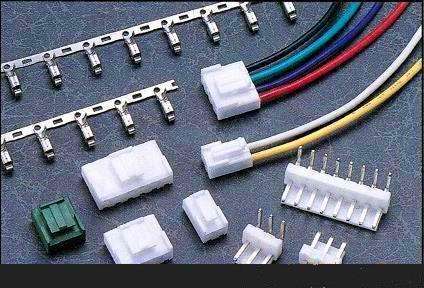

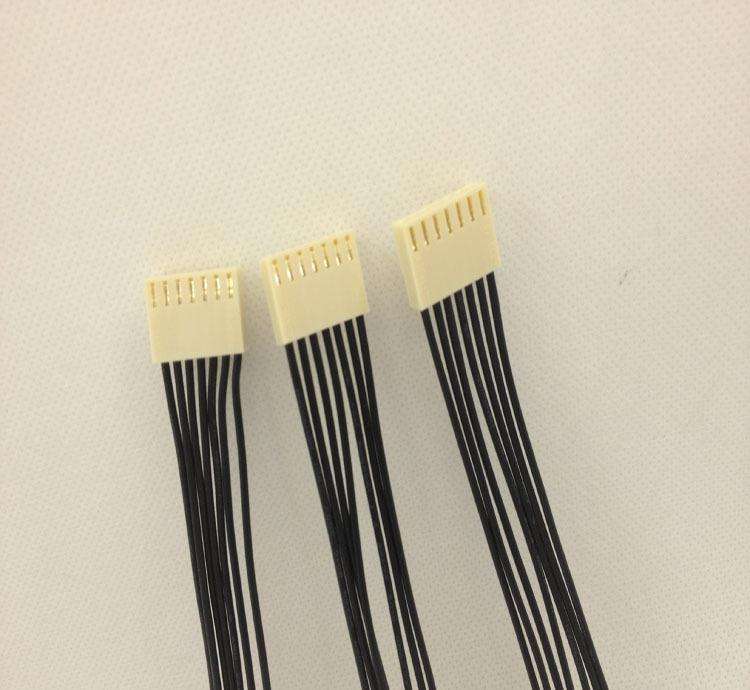

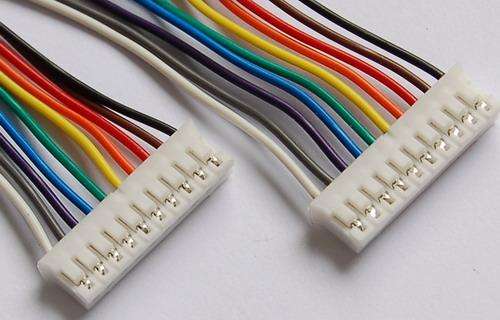

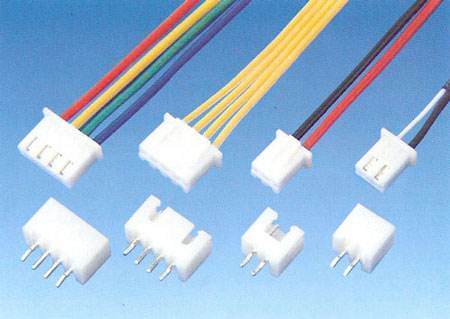

电子机械端子线束连接线 厂家直供图片

电子机械端子线束连接线 厂家直供

所属目录:其它

搜索关键字:电子机械端子线束连接线 厂家直供

信息简介:电子机械端子线束连接线 厂家直供

详细信息:
“电子机械端子线束连接线 厂家直供”参数说明
认证: UL 制作工艺: 熔接
作用: 弱电线束 应用: 电子电器
形状: 条形 品牌: FCX
型号: FCX 规格: PH
商标: FCX 包装: PE袋装
产量:
“电子机械端子线束连接线 厂家直供”详细介绍

端子线束基本参数:
间距/MM:2.0 连接类型:线对板 应用范围:电子电器 接口类型:AC/DC 形状:条形 PIN数:4-40PIN
适用线号:32-26/AWG 线材颜色:可指定 线长:15MM-100M 是否加工定制:是 特性:阻燃 接触件材
质;镀金/镀锡 绝缘体材质:PVC/TPE/硅胶 导体材质:纯铜镀锡
端子线的常见型号 ·?
A 型:两端连接且补强板粘贴在绝缘胶纸上;
B型:补强板交叉直接粘贴在绝缘胶纸上;
C型:两端补强板直接粘贴在导体上
D型:两端补强板交叉直接粘贴在导体上;
E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡
F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离
G型:两端直接焊锡。
端子线的压接
通过机械挤压,利用端子线金属材质的钢度,将导线线芯,紧密包容 压接的工艺过程
1?按工艺文件要求准备好端子线和导线
2?将线皮拉掉,并将导线整理整齐用橡皮筋扎好
3?握好导线,将导线放于压接片左侧
4?将导线轻轻抵住压接定位块,并将导线对准压线脚
5?轻踩脚踏开关
6?将压好导线从压接片右侧滑出
7检视
